当您以前尝试将具有两个孔的零部件配合在一起，并且孔之间的距离不相同时，最终会出现配合错误。因为无法将第二个孔定义为同心圆。但是现在Solidworks 2018引入了一个全新的选项：未对准的同心配合。

您可以将配合对齐以与第一个或第二个同心配合精确地分辨，并将偏移量应用于未对齐的同心配合。或者，您可以将偏移量均等地应用于两组配合孔。您还可以指定允许的公差，超出该公差的未对准配合将定义装配并显示错误。

但是我不要任何错位的同心伴侣！

让我们首先从这个异议开始。因为有些公司不接受错位伴侣的创造。这可能会在其制造过程中引入严重的错误。为了帮助该组，可以禁用未对齐配合的创建。去做这个：

• 转到工具>选项>系统选项>程序集。

• 选择或取消选择“ 允许创建未对齐的配合”。

由于这是系统选项，因此无需将其保存在模板中。您只需要确保组织内的每个用户都使用正确的选项即可。

允许错位的队友

这是有关如何应用未对齐配合的工作流程：

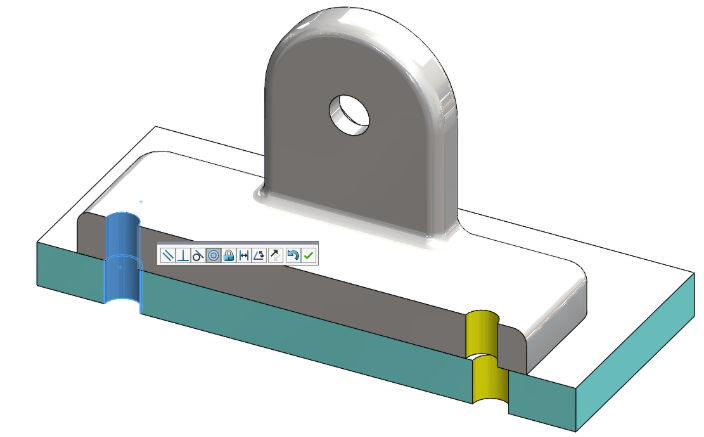

1.在第一对孔之间添加同心配合。

2.在第二对孔之间添加同心配合。

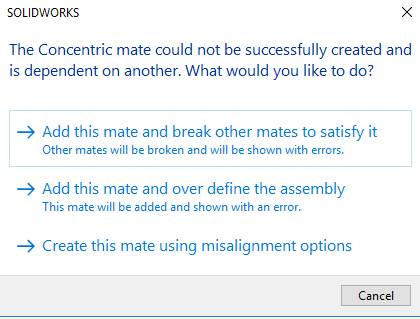

3.出现以下对话框：

4.选择使用未对齐选项创建此配合。

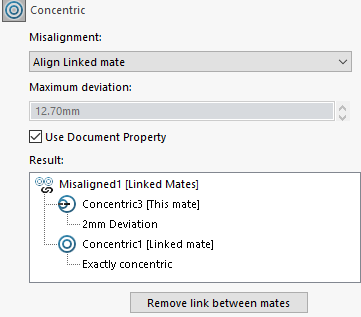

5.在配合PropertyManager中，以下设置显示为同心的：

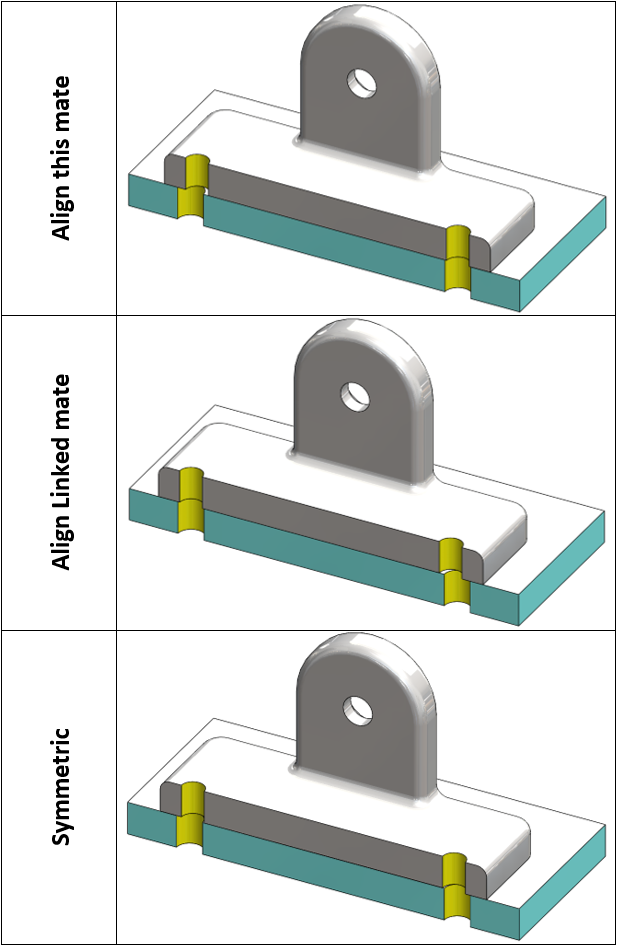

5.在“未对齐 ”下选择以下选项之一：

最大偏差可用于定义一对孔之间的最大允许偏差。此值在文档属性中定义。通过取消选择“ 使用文档属性”，可以定义一个自定义值。

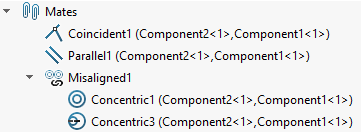

单击“ 确定”后，将在“配合”文件夹下创建一个“未对齐”文件夹。

通过右键单击未对齐的配合之一，您始终可以删除未对齐的配合。

定义未对齐配合的默认设置

您可以在文档属性中定义未对齐配合的默认行为。为此，请转到工具>选项>文档属性>配合。在这里，您可以为未对齐孔所允许的最大偏差定义默认值。您也可以选择默认的未对准类型。

结论

由于并非总是需要有完全同心的孔来组装零件，因此Solidworks 2018可以提供新的未对齐配合选项的良好解决方案。幸运的是，对于那些不想对齐的人，也可以禁用此设置。最后，对于每个工程师来说，知道这个新选项都非常重要，这样他们的组件才能表现出预期的效果。
